一、GST-DJ-D44交流單相電壓電流傳感器功能特點

　　GST-DJ-D44交流單相電壓電流傳感器能夠同時采集被監測設備電源的四路電壓、四路電流值，也可以根據實際需要只采集某一路或某幾路被監測設備電源的電壓、電流值，并通過總線通訊上傳到監控器，監控器可以指示電源故障類型，并發出聲光故障信號。

二、GST-DJ-D44交流單相電壓電流傳感器技術參數

　　額定工作電壓：DC24V

　　工作電壓范圍：DC12V-28V

　　靜態功耗：50mW

　　電壓輸入范圍：AC20-400V

　　電流輸入范圍：AC0.2A-5A

　　測量精度：3%

　　通訊：二總線通訊協議

　　有效通訊距離：1500m

　　安裝方式：導軌式安裝

　　工作溫度范圍：-40°C～55°C

　　儲存溫度范圍：-45°C～85°C

　　相對濕度、溫度：20°C以下濕度90%不結露

　　防護等級：IP30

　　產品符合：GB28184-2011

三、GST-DJ-D44交流單相電壓電流傳感器接線端子說明

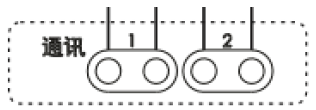

　　通訊：端子1：二總線輸入；端子2：二總線輸出。無極性。

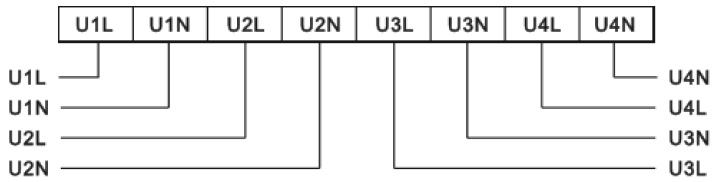

　　監測電壓輸入: U1-4:獨立的4路交流單相電壓輸入；并接在被監測電壓上，L：電壓L線，N：電壓N線。

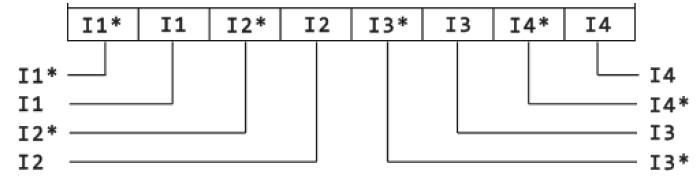

　　監測電流輸入: I1-4:獨立的4路交流單相電流輸入；串接在被監測電路中。
