海灣JB-QG-GST5000火災報警控制器(聯動型)

作者:海灣消防文章來源：http://www.siditoys.com.cn/ [大中小]

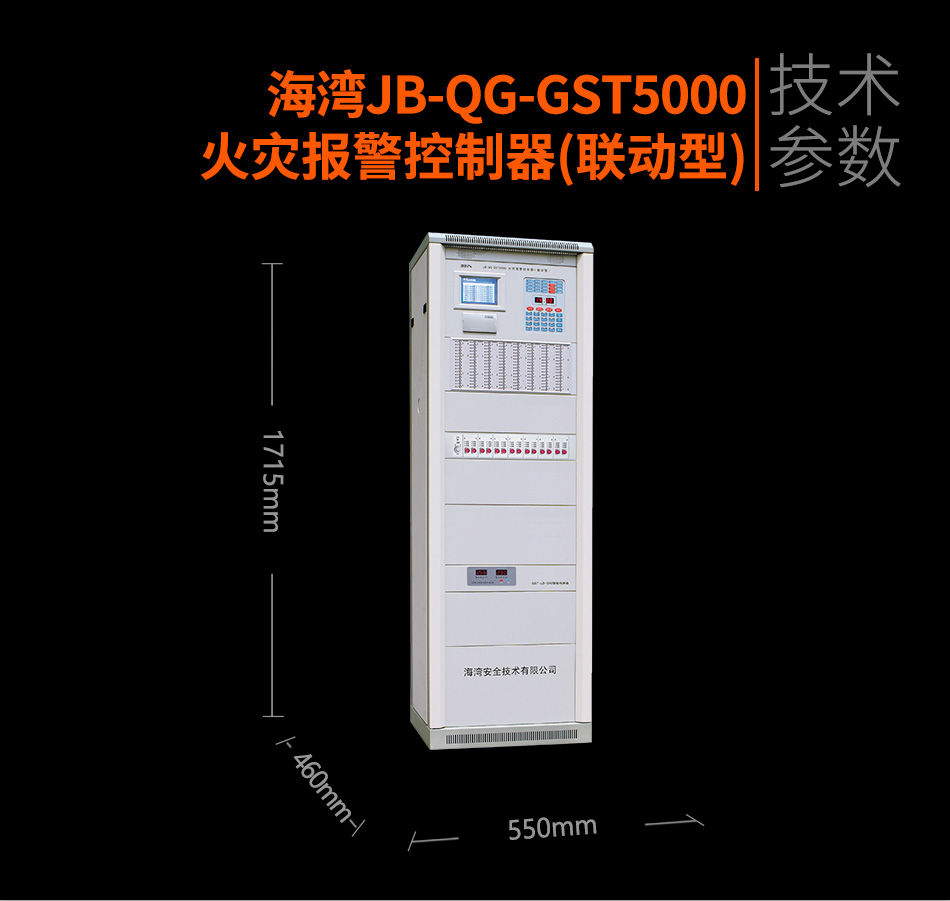

JB-QG-GST5000火災報警控制器(聯動型)參數

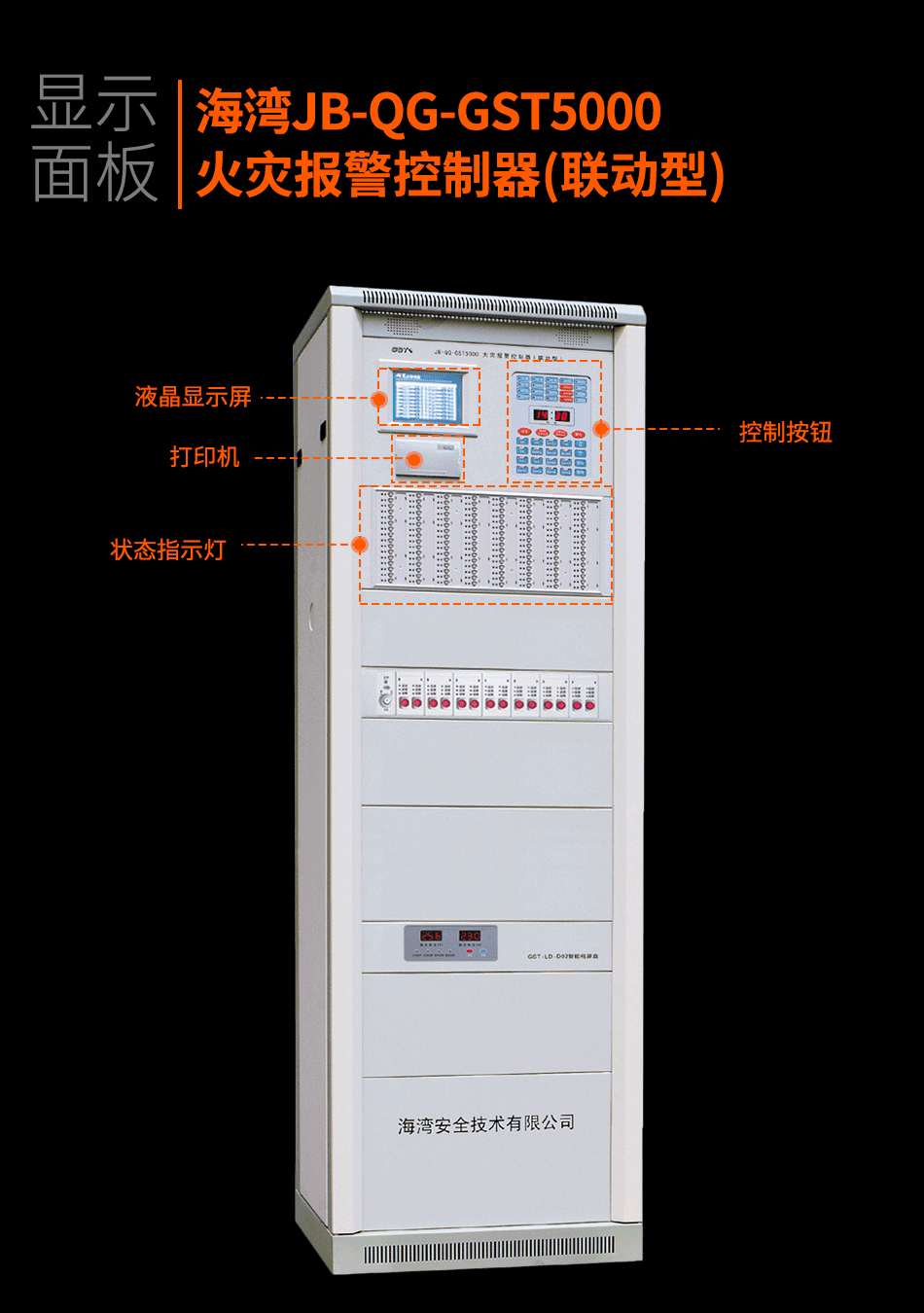

海灣JB-QG-GST5000火災報警控制器(聯動型)顯示面板

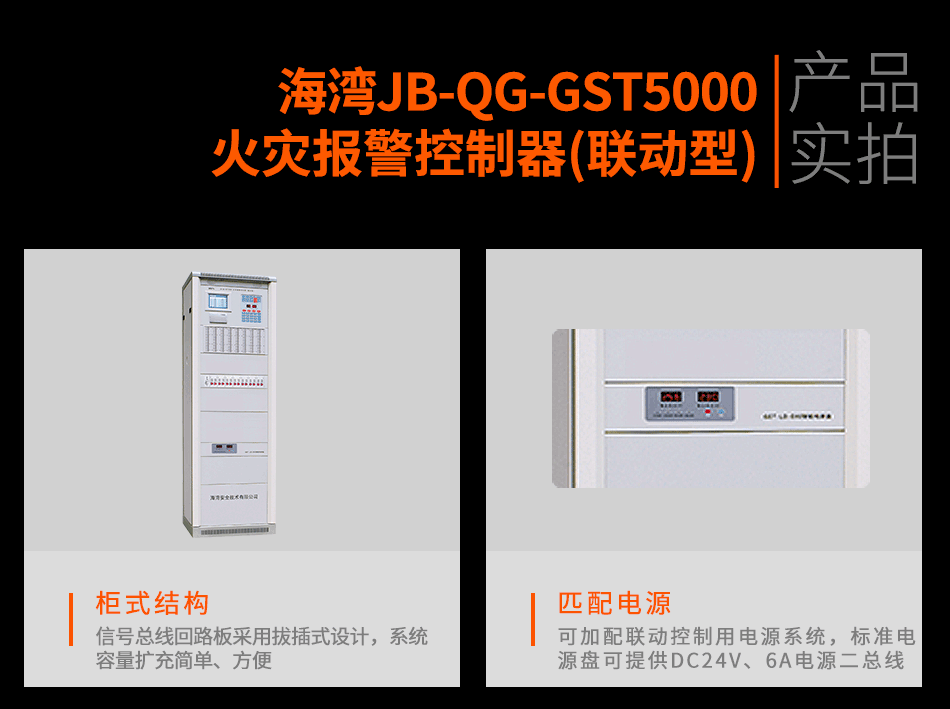

JB-QG-GST5000火災報警控制器(聯動型)實拍圖

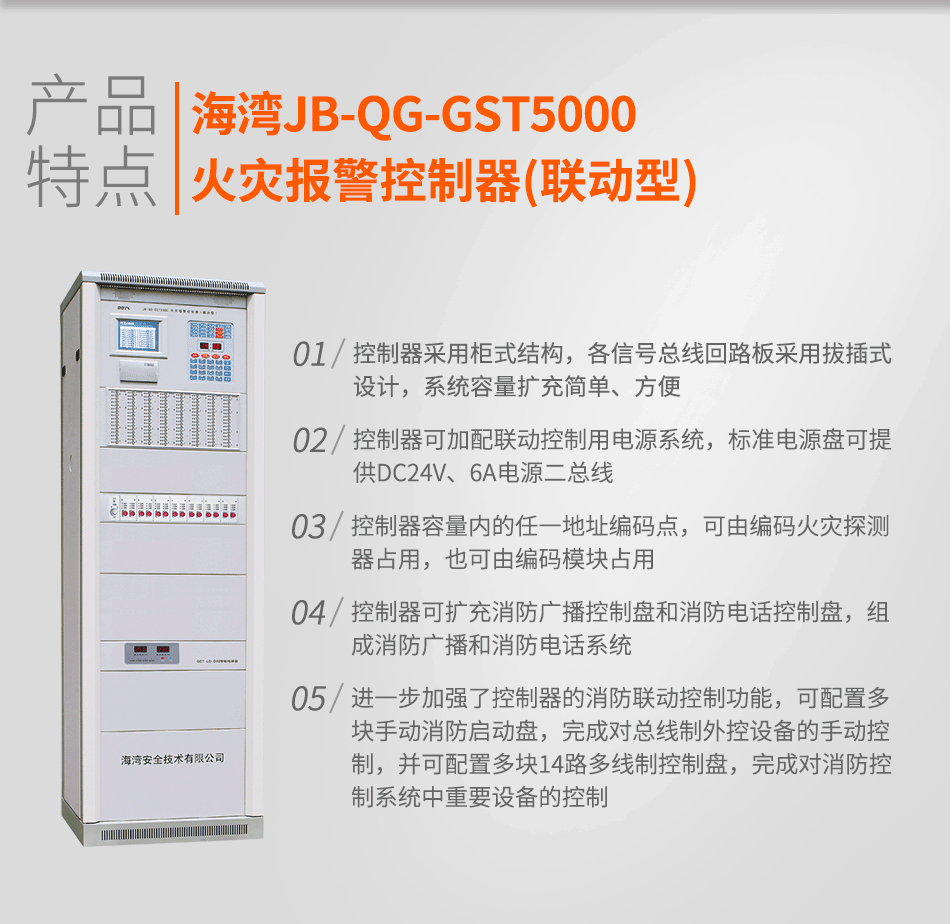

一、海灣JB-QG-GST5000火災報警控制器(聯動型)特點：

　　海灣JB-QG-GST5000火災報警控制器(聯動型)采用柜式結構，其最大容量可擴展到20個242地址編碼點的回路，其功能操作顯示面板與JB-QB-GST500型控制器相同，主要特點如下：

　　1.控制器采用柜式結構，各信號總線回路板采用拔插式設計，系統容量擴充簡單、方便；

　　2.進一步加強了控制器的消防聯動控制功能，可配置多塊手動消防啟動盤，完成對總線制外控設備的手動控制，并可配置多塊14路多線制控制盤，完成對消防控制系統中重要設備的控制；

　　3.控制器可加配聯動控制用電源系統，標準電源盤可提供DC24V、6A電源二總線；

　　4.控制器容量內的任一地址編碼點，可由編碼火災探測器占用，也可由編碼模塊占用；

　　5.控制器可擴充消防廣播控制盤和消防電話控制盤，組成消防廣播和消防電話系統；

　　6.包括JB-QB-GST500型控制器的全部功能。

二、海灣JB-QG-GST5000火災報警控制器(聯動型)主要技術指標：

　　1.液晶屏規格：320×240圖形點陣，可顯示12行漢字信息

　　2.控制器容量：最多可帶20個242地址編碼點回路，最大容量為4840個地址編碼點

　　3.可外接64臺火災顯示盤；支持多級聯網，每級最多可接32臺其它類型控制器

　　4.多線制控制點及直接手動操作總線制控制點可按要求配置

　　5.線制：與JB-QB-GST500型控制器相同

　　6.使用環境：溫度：0℃～＋40℃　相對濕度≤95％，不結露

　　7.電源：主電:為交流220V　控制器備電：DC24V24Ah密封鉛電池　聯動備電：DC24V38Ah密封鉛電池

　　8.功耗≤150W

　　9.柜式控制器外形尺寸：550mm×460mm×1715mm

三、海灣JB-QG-GST5000火災報警控制器(聯動型)結構特征、安裝與布線：

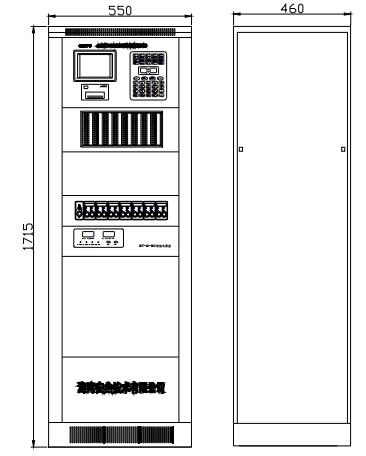

　　海灣JB-QG-GST5000火災報警控制器(聯動型)的外形尺寸示意圖如下圖：

　　標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02智能電源盤各一塊。若系統中需增加直接手動控制盤、多線制控制盤及電源盤，需另外購置。

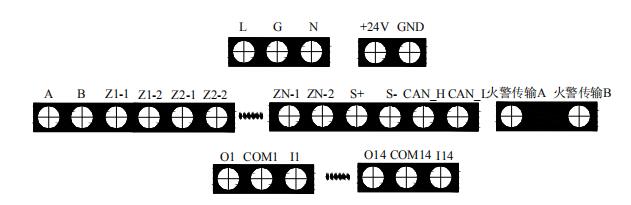

　　控制器外接線端子示意圖如下圖所示：

　　其中：

　　L、G、N：交流220V接線端子及機柜保護接地線端子；

　　+24V、GND：DC24V、6A供電電源輸出端子；

　　A、B：連接火災顯示盤的通訊總線端子；

　　ZN-1、ZN-2（N=1~18）：探測器總線（無極性）；

　　S+、S-：火災報警輸出端子（報警時可配置成24V電源輸出或無源觸點輸出）；

　　A、B：連接其它各類控制器的通訊總線端子；

　　C1+、C1-～C14+、C14-：控制盤輸出端子（最多14路）?！　?/span>

　　布線要求：

　　DC24V、6A供電電源線在豎井內采用阻燃BV線，截面積≥4.0mm2，在平面采用阻燃BV線，截面積≥2.5mm2，其余線路要求與JB-QB-GST500型控制器的要求相同。

JB-QB-GST5000火災報警控制器說明書下載
