海灣緊急啟停按鈕GST-LD-8318_安裝接線圖

一、結構特征、安裝與布線

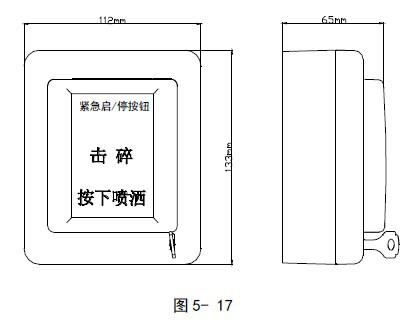

按鈕的外形示意圖如圖5-17 所示。

                                    GST-LD-8318緊急啟/停按鈕外形尺寸

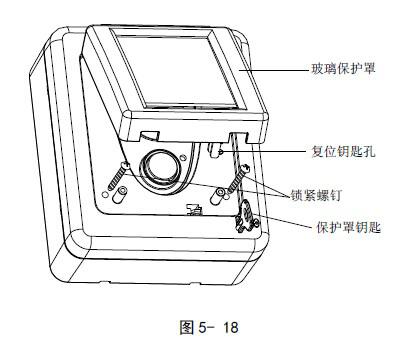

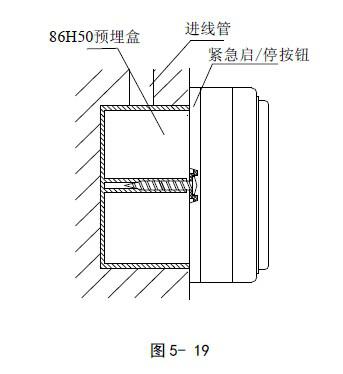

按鈕底殼與上蓋之間采用插接方式，通過兩個螺釘鎖緊（如圖5- 18 所示），底殼底部有安裝孔，安裝時將底殼安裝在86H50 型預埋盒上，安裝方式見圖5-19，安裝孔距如圖5-20所示。

                                GST-LD-8318緊急啟/停按鈕安裝方式圖

                                  GST-LD-8318緊急啟/停按鈕壁掛安裝圖

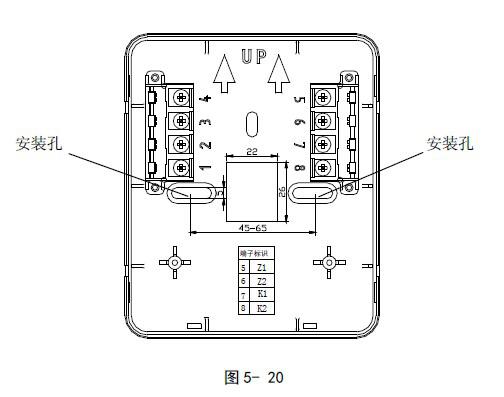

端子示意圖如圖5-20所示。

Z1、Z2：無極性信號總線輸入。

K1、K2：啟動無源常開輸出。

                                    GST-LD-8318緊急啟/停按鈕端子示意圖

布線要求：信號總線采用截面積不小于1.0mm2 的雙絞線。

二、應用方法

按鈕采用兩線制與氣體滅火控制器連接，允許最多10 只按鈕（如果該回路中還配接有

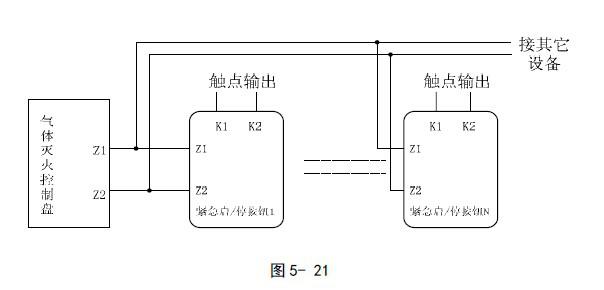

GST-LD-8316 手自動轉換開關，則轉換開關和按鈕一共最多可以接10 只）同時控制同一氣體滅火鋼瓶，當多只按鈕連接時需采用并聯連接，如圖5-21 所示（圖中的N≤10）。

                                  GST-LD-8318緊急啟/停按鈕應用圖
