海灣防爆GSTN9313(Ex)消火栓按鈕接線安裝說明

海灣J-SAM-GSTN9313(Ex)消火栓按鈕表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。本按鈕防爆類型為本質安全型，符合 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》和 GB 3836.4-2010《爆炸

性環境 第 4 部分：由本質安全型“i”保護的設備》的有關規定，并取得了國家防爆產品檢驗機關頒發的產品防爆合格證書，主要應用于石油及化工等易燃、易爆場所。本按鈕具有如下特點：

(1) 采用底座分離式結構設計，安裝簡單方便；先安裝底殼，線路調試完成后再裝主體進行開通調試。

(2) 消火栓按鈕為可重復使用型，采用壓下報警方式，按下后可用專用鑰匙復位。

(3) 按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。

(4) 用微處理器實現對消防設備的控制，用數字信號與火災報警控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力；由微處理器對運行情況進行監視，給出診斷信息。

(5) 編碼型，可通過電子編碼器設定。

海灣防爆GSTN9313(Ex)消火栓按鈕結構特征、安裝與布線

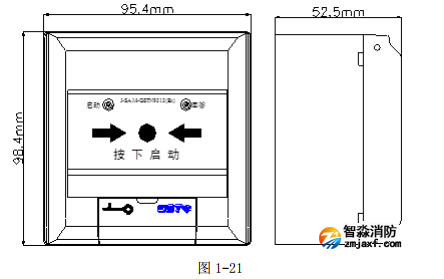

消火栓按鈕外形示意圖如圖 1-21 所示。

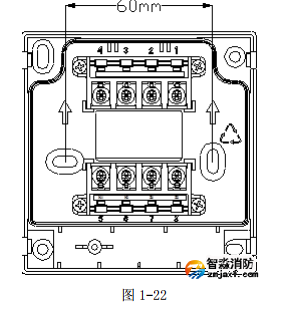

消火栓按鈕安裝方式與 J-SAM-GSTN9311(Ex)手動火災報警按鈕相同，對外接線端子示意圖如錯誤!未找到引用源。22 所示：

其中：

Z1、Z2：接控制器二總線，無極性。

K1、K2：無源常開觸點，用于直接啟動外部設備。

布線要求：電纜均選用截面積不小于 1.0mm2的本安電纜，且電纜間分布電容不得大于 0.083μF，分布電感不得大于 4.2mH。

海灣防爆GSTN9313(Ex)消火栓按鈕應用方法

        消火栓按鈕與火災報警控制器及泵控制箱的連接為總線制啟泵方式，消火栓按鈕直接和信號二總線連接。消火栓按鈕按下，即向火災報警控制器發出報警信號，火災報警控制器收到報警信號后，將命令消火栓按鈕點亮綠色回答指示燈。

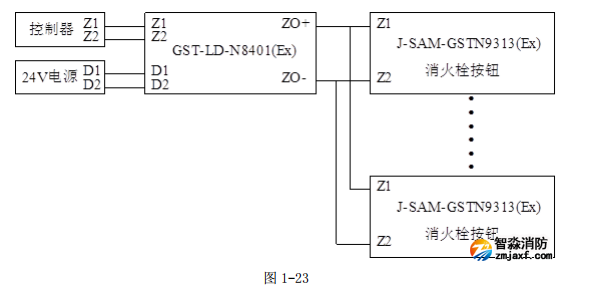

       消火栓按鈕可安裝于危險區，通過 GST-LD-N8401(Ex)總線隔離式安全柵與安全區的火災報警控制器連接，接線圖如圖 1-23 所示。
