海灣GST-SCS-M101消防應急疏散余壓監控器安裝說明

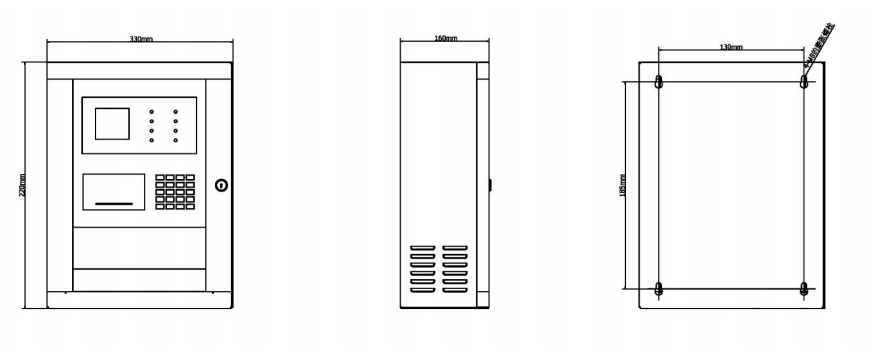

安裝尺寸
      安裝步驟，安裝監控設備的安裝尺寸打孔，放入 M8*60 膨脹螺栓，然后把監控設備掛在膨脹螺栓上，放上 M8*15mm 的平、彈墊，擰緊螺母，使監控設備緊固，不能徒手拆卸。

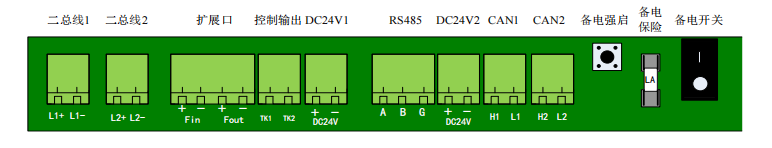

接線端子定義

注意：CAN 總線（H、L）為分極性通信總線，切勿接反或接入帶電壓的總線。

4.7.1 二總線 擴展功能。

4.7.2 Fin 擴展功能。

4.7.3 Fout 擴展功能。

4.7.4 控制輸出（TK1 TK2） 輸出信號方式為干接點開關量信號

4.7.5 DC24V 輸出 輸出 DC24V/1A 電源。

4.7.6 RS485 通信接口 接收火災報警系統的通信協議。

4.7.7 DC24V 輸出 給通信擴展模塊提供電源。

4.7.8 CAN1 通信 CAN 總線通信輸出，與余壓控制器按極性連接。

4.7.9 CAN2 通信 CAN 總線通信輸出，與余壓控制器按極性連接。
